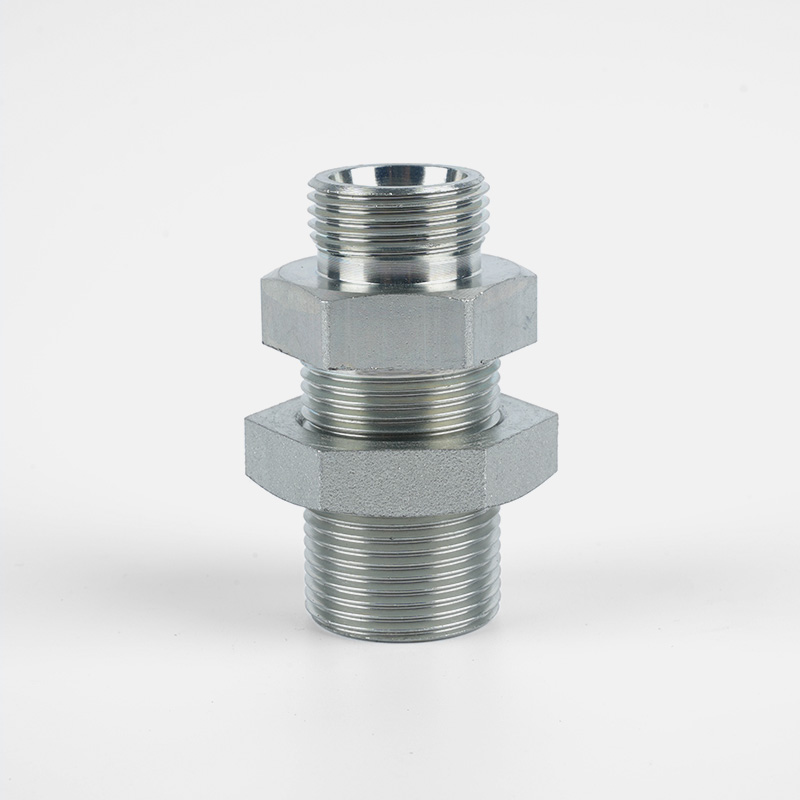

Raccord de cloison droit 6C-LN/6D-LN

Raccord de cloison droit 6C-LN/6D-LN

6C-LN/6D-LN Les raccords de cloison droits de la série FI-GS permettent le raccordement droit de deux tubes métriques de diamètres identiques à travers une cloison, fixés avec un contre-écrou hexagonal. Ils sont disponibles dans les séries Extra-Light, Light et Heavy selon la norme ISO 8434-1 / DIN 2353 et conviennent à des pressions nominales allant jusqu'à 800 bar. Conçu pour une épaisseur de paroi de cloison de 16 mm. Les connecteurs de tubes et les raccords à bague coupante de la série STAUFF Connect sont en acier avec un cône interne de 24°. Pour hydraulique.

  • Raccord de cloison droit 6C-LN/6D-LN
  • Raccord de cloison droit 6C-LN/6D-LN
  • Raccord de cloison droit 6C-LN/6D-LN
Contactez-nous
  • Spécification

    PARTIE

    NON.

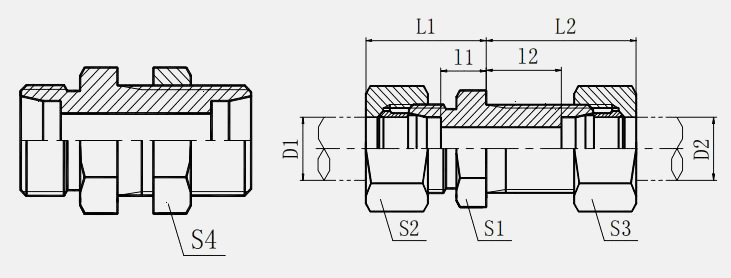

    		FIL OD DU TUBE DIMENSIONS
    E F J1 D2 I1 I2 L1 L2 S1 S2 S3 S4
    6C-12 M12x1,5 6 7 27 22 42 17 14 17
    6C-14 M14x1,5 8 8 27 23 42 19 17 19
    6C-16 M16x1,5 10 10 28 25 43 22 19 22
    6C-18 M18x1,5 12 10 29 25 44 24 22 24
    6C-22 M22x1,5 15 12 31 27 46 27 27 30
    6C-26 M26x1,5 18 13.5 32.5 30 49 32 32 36
    6C-30 M30x2 22 16.5 34.5 33 51 36 36 41
    6C-36 M36x2 28 18.5 35.5 35 52 41 41 46
    6C-45 M45X2 35 18.5 36.5 40 58 50 50 55
    6C-52 M52X2 42 19 36 42 59 60 60 65
    6D-14 M14x1,5 6 12 29 27 44 19 17 19
    6D-16 M16x1,5 8 13 29 28 44 22 19 22
    6D-18 M18x1,5 10 14.5 29.5

    31

    		46 24 22

    24

    6D-20 M20x1,5 12 14.5 30.5 31 47 27 24 27
    6D-22 M22x1,5 14 17 32 35 50 30 27 30
    6D-24 M24x1,5 16 16.5 31.5 35 50 32 30 32
    6D-30 M30x2 20 17.5 33.5 39 55 41 36 41
    6D-36 M36x2 25 20 35 44 59 46 46 46
    6D-42 M42x2 30 21.5 37.5 48 64 50 50 50
    6D-52 M52x2 38 22 37 53 68 65 60 65
